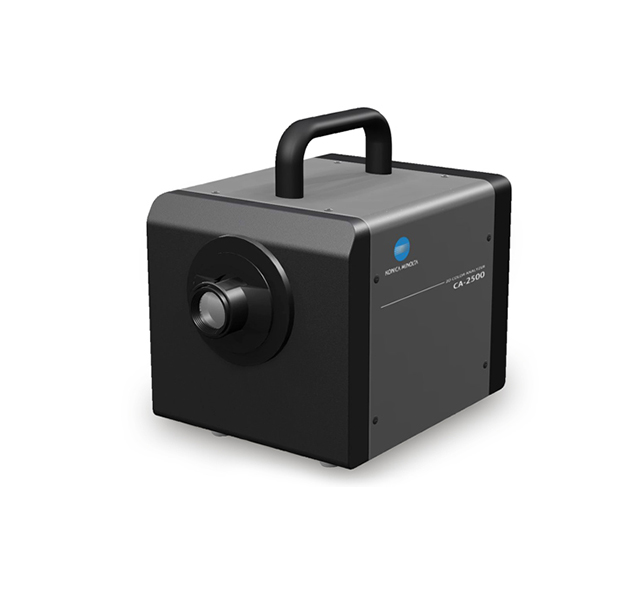

Analizador 2D CA-2500
Renovado Analizador 2D del color, para de forma fácil y precisa medir la distribución de la luminancia y cromaticidad.
Ideal para la evaluación e inspección de pantallas como smartphones y tablets.
Consultar y Solicitar Presupuesto
También estaremos encantados de atenderle por teléfono llamándonos al 96 330 20 13 ó 96 330 20 03 (nuestro horario de oficina es de lunes a jueves de 8:30h a 14:00h y de 15:30h a 18:30h; y viernes de 8:30h a 14:00h).
Descarga Catálogo en PDF
- Descripción
- Especificaciones técnicas
- Accesorios
Descripción
CA-2500: Medición precisa y sencilla de la distribución de luminancia y cromacidad.
Este analizador del color 2D, compacto y ligero, es un instrumento ideal para la evaluación e inspección de una gran cantidad de tecnologías, como smartphones y tablets.
Con filtros XYZ y resolución CCD, proporciona mediciones de luminancia y cromaticidad que tienen una alta correlación con la respuesta espectral del ojo humano, permitiendo medir en 2D con alta resolución. Además, se ha mejorado el rango de medida de baja luminancia de 0.1 cd/m² a 0.05 cd/m².
Su programa (incorporado como accesorio estándar) es fácil de manejar y permite medidas rápidas y eficientes, análisis y evaluación de datos, etc. Esta combinación de instrumento y programa es una poderosa herramienta para la evaluación y la inspección.
Características del equipo:
- Filtros XYZ proveen alta correlación con la respuesta espectral del ojo humano
- Lentes Intercambiables para mediciones de varios objetos
- Amplio factor de calibración
- Rango expandido de mediciones de baja luminancia. La luminancia mínima medida ha sido mejorada de 1.1cd/m2 a 0.05cd/m2
- Software Avanzado de Manejo de Datos, CA-S25w, como accesorio estándar
- Mediciones de distribución de luminancia/cromaticidad

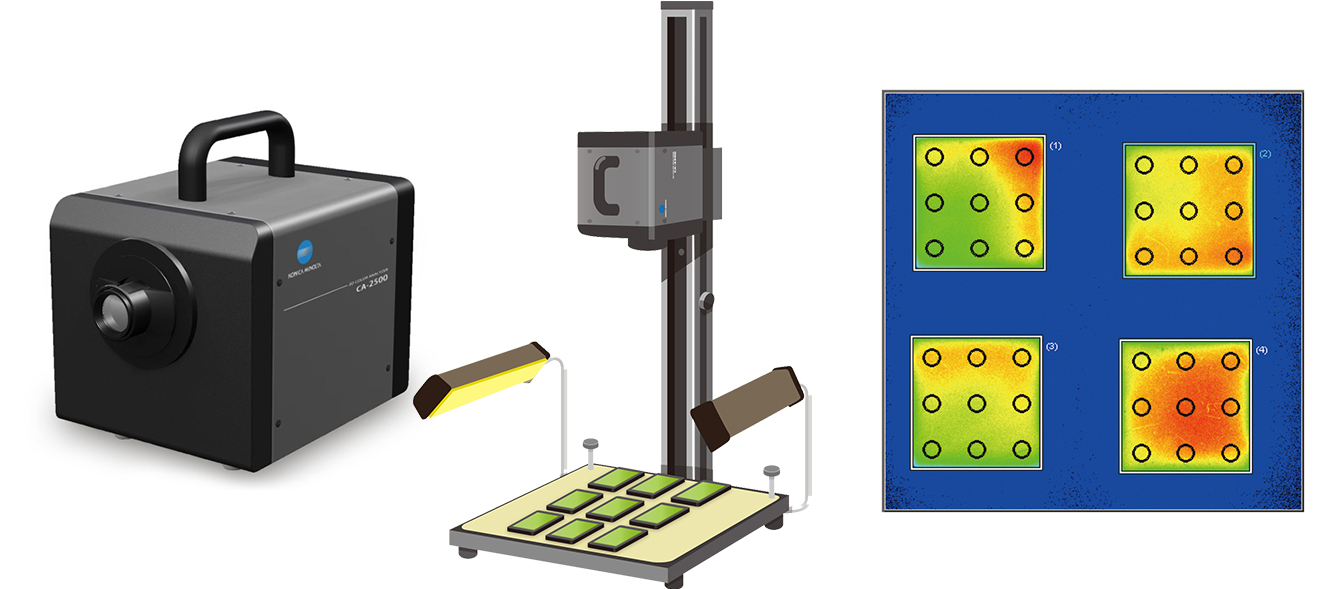

- Capacidad de Mediciones multi-objetos
El Analizador de Color CA-2500 2D es ideal para la evaluación e inspección de una gran variedad de tecnologías de pantallas como smartphones y tablets.
Este instrumento usa filtros XYZ que igualan cercanamente las funciones CIE 1931 para brindar mediciones de luminancia y cromaticidad que tienen gran correlación con la respuesta espectral del ojo humano.
El rango de medición de baja luminancia ha sido mejorado de 0.1 cd/metros cuadrados a 0.05 cd/m2. Es compacto y liviano lo que lo hace fácil de usar en cualquier lado. Los ciclos de servicio de las mediciones han sido aumentados aproximadamente 5 veces en relación al CA-2000, lo que lo hace aplicable en áreas de producción.

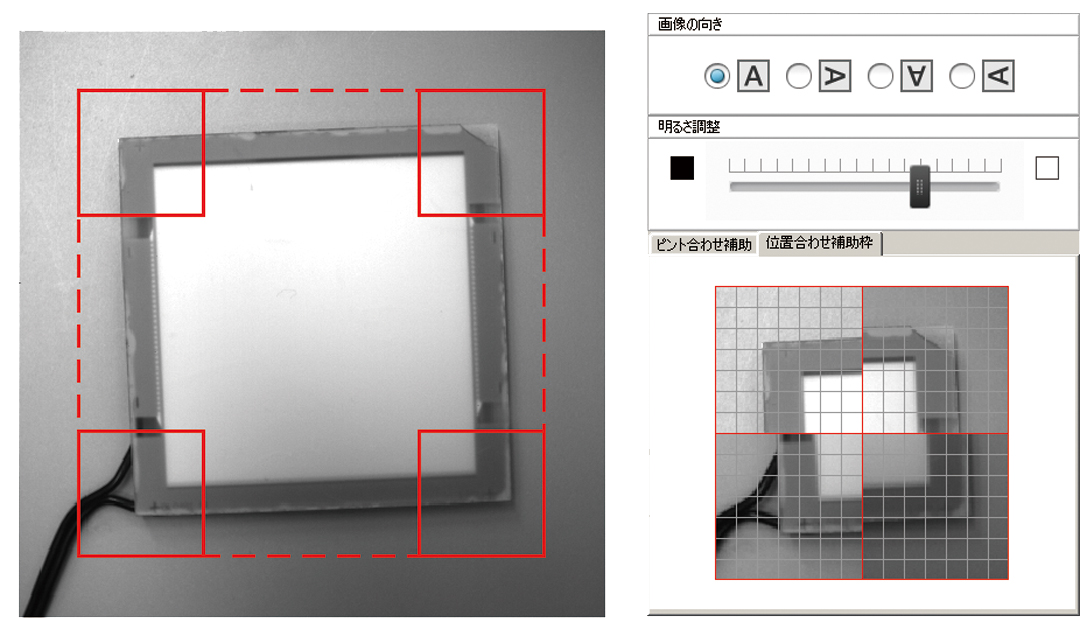

El avanzado Software de Manejo de Datos, CA-S25w, incluido como accesorio estándar, brinda funcionalidad avanzada y es simple de operar haciendo el proceso completo de medición mucho más simple. Tanto mediciones de preparación como enfoque y posicionamiento, a mediciones de luminancia y cromaticidad y evaluación de resultados de medición, brindan un proceso armonioso en todas las etapas de mediciones.
| Modelo | CA-2500S | CA-2500W | CA-2500T | |||
| Receptor de Luz | Sensor de imagen CCd (monocromático); 2/3 pulgadas; Número efectivo de pixeles: 1,000 x 1,000 pixeles; Equipado con filtro XYZ (iguala cercanamente la función de igualación de color CIE 1931) y filtro ND | |||||
| Lentes | Estándar Intercambiables, anchos y lentes teleobjetivos; aros de baja magnificación y alta magnificación (para el uso de lentes con telefoto) | |||||
| Puntos de Medición (Resolución) | 980x980 (490x490 o 196x196 seleccionables al usar el Software de Manejo de Datos CA-S25w) | |||||
| Modos de Indicación de Color: | XYZ, LVxy, LVu v, Tuv, Longitud de Onda dominante, Pureza de Excitación, Contraste LV | |||||
| Modos de Pantalla | Pseudocolor, Diagrama de Cromaticidad, Punto, Sección de Cruce, Diferencia de Color | |||||
| Tamaño de Mediciones (longitud por lado cuadrado): | Lentes Estándares | Lentes Anchos | Lentes Teleobjetivo | Con aros de bajo marco de magnificación | Con aros de alto marco de magnificación | |
| Aprox. 98 mm o más (según la distancia) | Aprox. 145mm o más (según la distancia) | Aprox. 115mm o más (según la distancia)) | Aprox. 57mm (Fijo) | Aprox. 27mm (Fijo) | ||
| Tamaño Medible para un Distancia de Medición Típica | ||||||
| 98mm / 250 mm Aprox. | 145mm / 200 mm Aprox. | 115mm / 900 mm Aprox. | 57mm / 500 mm Aprox. (Fixed) | 27mm / 300 mm Aprox. (Fixed) | ||
| 210mm / 500 mm Aprox. | 410mm / 500 mm Aprox. | 275mm / 2,000 mm Aprox. | ||||
| 440mm / 1,000 mm Aprox. | 850mm / 1,000 mm Aprox. | 420mm / 3,000 mm Aprox. | ||||
| 890mm / 2,000 mm Approx. | 1,770mm / 2,000 mm Approx. | |||||
| Rango de Luminancia Medible (incluyendo uso de filtro ND) | 0.05 - 100,000 cd/m2 | 0.05 - 100,000 cd/m2 | 0.25 - 100,000 cd/m2 | 0.25 - 100,000 cd/m2 | 0.5 - 100,000 cd/m2 | |
| Tiempo de Medición: | Aprox. 5 segundos o más; Integración a 4 tiempos: Aprox. 6 segundos o más; Integración a 16 tiempos: Aprox. 10 segundos o más; Integración a 64 tiempos: Aprox. 25 segundos o más; Integración a 256 tiempos: Aprox. 80 segundos o más | |||||
| Precisión | Luminancia | +-3% | +-3% | +_3% | +-3% | +-3% |
| Cromaticidad | +-0.005 | +-0.005 | +-0.005 | +-0.005 | +-0.005 | |
| Corriente de Temperatura/Humedad (dentro del rango operable de temperatura/humedad) Luminancia:+-2% de cambio comparado a la temperatura de referencia y la humedad relativa de 23° C y 40% Cromaticidad: +-0.004 de cambio comparado a la temperatura de referencia y humedad relativa de 23° C y 40% | ||||||
| Repetitividad | Luminancia | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% |
| Cromaticidad | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
| Error Entre Puntos | Luminancia | +-2% | +-2% | +-2% | +-2% | +-2% |
| Cromaticidad | +-0.002 | +-0.002 | +-0.002 | +-0.002 | +-0.002 | |
| Luminancia | +-3% | +-3% | +-3% | +-3% | +-3% | |
| Cromaticidad | +-0.003 | +-0.003 | +-0.003 | +-0.003 | +-0.003 | |
| Otras Funciones | Mediciones sincronizadas (Selección de sincronización de frecuencia), Función de integración de calibración | |||||
| Interface | USB 2.0 o más | |||||
| Temperatura de Operación y Rango de Humedad | 10-30°, Humedad Relativa 70% o menos/ Sin condensación | |||||
| Temperatura Almacenada y Rango de Humedad | 0-30°, Humedad Relativa 70% o menos/ Sin condensación, 30-35° C, Humedad Relativa 55% o menos/ Sin Condensación | |||||
| Tamaño | Cuerpo Sólo | 160 (W) x 164 (H) X 192 (D) mm (Height including handle: 211 mm) | ||||
| - Cuando lentes y cabecera de lentes están juntos | 223 (D) mm | 219 (D) mm | 224 (D) mm | 230 (D) mm | 237 (D) mm | |
| Peso | 3.5 kg approx. (Cuando lentes estándares y cabecera de lentes están juntos) | |||||
| Fuente de alimentación | Adaptador AC 100-240V, 1.2 A, 50-60Hz | |||||
| ACCESORIOS INCLUIDOS | Nombre/descripción accesorio |
|---|---|
 |
Tapa de lentes 40,50mm |
 |
Lentes estándar / wide / tele (en función del modelo adquirido) |
 |
USB cable IF-A18 (3 meter) |
 |
Adaptador de AC-A312 Incl AC cable (100-240 Volt)(1892-756) (2m) |
 |
Programa de procesado datos |
 |
CA-A68 Adaptador para lente Standard / tele |
 |
CA-A69 Adaptador para lente Wide |
|
|
CA-A70 Adaptador para medidas macro |
 |
CA-A71 Anillo del adaptador |
| ACCESORIOS OPCIONALES | Nombre/descripción accesorio |
|---|---|
 |
Maletín de transporte para FD |
 |

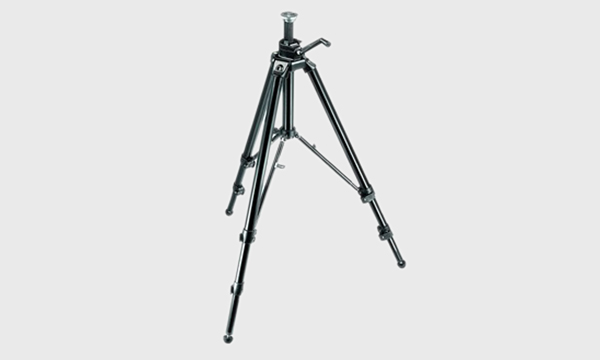

Tripode 475B |
 |

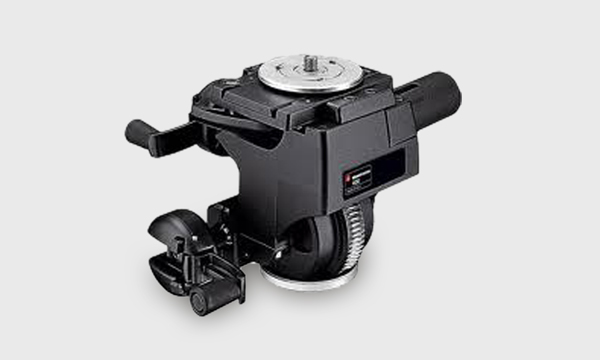

MA400 Cabezal para VI y CS |
